QNAP Qhora-301W 全网最全玩机攻略

前言

平民法拉利，8072A + 双 10G RJ45 只要 500。要出给群友了，记录一下怎么折腾的

安全千万条，备份第一条。刷机不规范，亲人两行泪。

相关资源

配置

SoC	无线	存储	网口	电源
IPQ8072A	AX3600（非大陆）	1GB + 4GB + USB 3.0*2	10GbE2 + 1GbE4	12V / 3.33A

SoC：IPQ8072A，四核 A53 2.2GHz 14nm
2.4GHz：4x4 MIMO 40MHz 1147Mbps
- 基带芯片：SoC 集成
- RF 芯片：QCN5024
- FEM 芯片：SKY85347-11*4
- 天线：4.5dBi 增益 PCB 内置天线*4
5GHz：4x4 MIMO 80MHz 2402Mbps / 2x2 MIMO 160MHz 2402Mbps（原厂固件用 160MHz 需要 WAN 口 IP 非中国大陆）
- 基带芯片：SoC 集成
- RF 芯片：QCN5054
- FEM 芯片：SKY85755-11*4
- 天线：5.2dBi 增益 PCB 内置天线*4
网口
- 10GbE*2: AQR113C (PHY) *2
- 1GbE*4: QCA8075 (PHY)
内存：512MB*2 DDR3 1600

闪存：8MB SPI NOR（ART、MIBIB、CDT、U-Boot 等启动引导分区）+ 4GB eMMC NAND（固件操作系统分区 kernel 和 rootfs 等）

MTD 分区表

dev:    size   erasesize  name
mtd0: 00050000 00010000 "0:SBL1"
mtd1: 00010000 00010000 "0:MIBIB"
mtd2: 00180000 00010000 "0:QSEE"
mtd3: 00010000 00010000 "0:DEVCFG"
mtd4: 00010000 00010000 "0:APDP"
mtd5: 00040000 00010000 "0:RPM"
mtd6: 00010000 00010000 "0:CDT"
mtd7: 00020000 00010000 "0:APPSBLENV"
mtd8: 00100000 00010000 "0:APPSBL"
mtd9: 00040000 00010000 "0:ART"
mtd10: 00080000 00010000 "0:ETHPHYFW"
mtd11: 003d0000 00010000 "reserved"

MMC 分区表

Partition Map for MMC device 0  --   Partition Type: EFI

Part	Start LBA	End LBA		Name
	Attributes
	Type GUID
	Partition GUID
  1	0x00000022	0x00008021	"0:HLOS"  attrs:	0x0000000000000000  type:	b51f2982-3ebe-46de-8721-ee641e1f9997  guid:	1a373c3c-588e-eff4-5182-68ad83e0e62e
  2	0x00008022	0x00010021	"0:HLOS_1"  attrs:	0x0000000000000000  type:	a71da577-7f81-4626-b4a2-e377f9174525  guid:	7d35f31d-0980-2220-edfd-6228595b79d2
  3	0x00010022	0x00018021	"0:HLOS_2"  attrs:	0x0000000000000000  type:	3e972198-336f-11ea-baa1-52540063a6b7  guid:	964e7e67-6666-7303-312a-291b757640e8
  4	0x00018022	0x00118021	"rootfs"  attrs:	0x0000000000000000  type:	98d2248d-7140-449f-a954-39d67bd6c3b4  guid:	2a213133-47f8-80a1-5d66-1d565a2ec756
  5	0x00118022	0x00218021	"rootfs_1"  attrs:	0x0000000000000000  type:	5647b280-dc2a-485d-9913-cf53ac40fa32  guid:	77f91baf-6750-e138-dbe5-434eaeded6dd
  6	0x00218022	0x00318021	"rootfs_2"  attrs:	0x0000000000000000  type:	cd26dc90-3370-11ea-baa1-52540063a6b7  guid:	8530d17c-21e3-f82b-12ec-87fd429a600e
  7	0x00318022	0x0031a021	"0:WIFIFW"  attrs:	0x0000000000000000  type:	5911fd72-35be-424e-975d-69c957ad3a43  guid:	9420c4b0-ba83-2b38-6ba6-2839be048c92
  8	0x0031a022	0x00322021	"reserved"  attrs:	0x0000000000000000  type:	8da63339-0007-60c0-c436-083ac8230908  guid:	e590e607-3410-795e-afbc-888e9b2ea17b
  9	0x00322022	0x0073d821	"rootfs_data" attrs:	0x0000000000000000  type:	ab1760da-a8bb-4d6f-98d2-9ad3ab9009cd  guid:	d1402149-3e8e-0709-99d9-170bfab2f66c

额外
- USB：5Gbps Type A *2
- 按键：Reset*1 + WPS*1 + 开关*1
- 电源：12V / 3.33A
- 尺寸：250mm * 180mm * 48mm
- 重量：1.9kg

刷机

这机器的 eMMC 有 4GB，为 A / B 双分区，两个分区里的内容一模一样。我们要刷机一般是切到分区 1，然后把 OpenWrt 写到分区 0，也就是 /dev/mmcblk0p2 和 /dev/mmcblk0p5

/dev/mmcblk0p1 --- "0:HLOS" --- 16MB --- 系统 0 kernel 分区
/dev/mmcblk0p2 --- "0:HLOS_1" --- 16MB --- 系统 1 kernel 分区
/dev/mmcblk0p3 --- "0:HLOS_2" --- 16MB --- 系统 2 kernel 分区（空的，官方未刷入固件，也无法引导到该分区，忽视）
/dev/mmcblk0p4 --- "rootfs" --- 512MB --- 系统 0 rootfs 分区
/dev/mmcblk0p5 --- "rootfs_1" --- 512MB --- 系统 1 rootfs 分区
/dev/mmcblk0p6 --- "rootfs_2" --- 512MB --- 系统 2 rootfs 分区（空的，官方未刷入固件，也无法引导到该分区，忽视）
/dev/mmcblk0p7 --- "0:WIFIFW" --- 4MB --- 无线的 Firmware 分区
/dev/mmcblk0p8 --- "reserved" --- 16MB --- 保留分区（没用的）
/dev/mmcblk0p9 --- "rootfs_data" --- 2.1GB --- rootfs 的数据分区，多个官方系统共用的数据分区，目前 OpenWrt 固件没有使用该分区

刷机有 TTL 和免拆两种刷法，只要「不动原厂 U-Boot」 基本上就是刷不死
但是如果想免拆刷，不免要动 MTD 分区。比如刷 Lean 的不死 U-Boot，肯定得写 mtd8 分区，操作不谨慎就有概率砖。而且作为这台机器唯一的第三方 U-Boot，它说自己支持双分区切换，实则不能。想刷回原厂 U-Boot，就只能在 OpenWrt 下写 mtd8 分区。但是很多 OpenWrt 系统默认 MTD 分区为只读，想写就得装 kmod-mtd-rw，又是一个可能写坏 MTD 分区的坑点。免拆涉及 MTD 分区的写入都得谨慎，出错了就得上夹子咯
当然如果你不想回原厂系统的话，以上其实无所谓。但是如果想双系统切换的话，尽量还是 TTL 吧，不动原厂 U-Boot 基本就是刷不死。当然也可以免拆刷，做好备份万一给 MTD 分区刷寄了，拿编程器刷回去呗

刷 QSDK 和万兆驱动

Ref: https://github.com/0x5826/QNAP-QHora-301w-Guide

开启 SSH
在开启路由器可以正常进系统的状态下，长按路由器后的 WPS 键，直到听到第二声“嘟”松开（大约 12 秒）就 OK
连接路由器后台
- 端口：22200
- 用户名：admin
- 密码：Web 后台登陆密码
将启动分区切换到分区 1
1
sudo fw_setenv current_entry 1
重启
1
sudo reboot
检查确实切换到分区 1
1
sudo fw_printenv -n current_entry
如果为 0 就重复前面操作
上传 QSDK 的 kernel.bin 和 rootfs.bin 到 /tmp

重中之重！！！：备份整个 MTD 和 eMMC 分区

sudo dd if=/dev/mtd0 of=/tmp/mtd0.bin
sudo dd if=/dev/mtd1 of=/tmp/mtd1.bin
sudo dd if=/dev/mtd2 of=/tmp/mtd2.bin
sudo dd if=/dev/mtd3 of=/tmp/mtd3.bin
sudo dd if=/dev/mtd4 of=/tmp/mtd4.bin
sudo dd if=/dev/mtd5 of=/tmp/mtd5.bin
sudo dd if=/dev/mtd6 of=/tmp/mtd6.bin
sudo dd if=/dev/mtd7 of=/tmp/mtd7.bin
sudo dd if=/dev/mtd8 of=/tmp/mtd8.bin
sudo dd if=/dev/mmcblk0p1 of=/tmp/mmcblk0p1
sudo dd if=/dev/mmcblk0p4 of=/tmp/mmcblk0p4
sudo dd if=/dev/mmcblk0p7 of=/tmp/mmcblk0p7
sudo dd if=/dev/mmcblk0p9 of=/tmp/mmcblk0p9

然后把 mtd0 - 8.bin、mmcblk0p1、mmcblk0p4 、mmcblk0p47、mmcblk0p9 下到本地妥善保存

将 QSDK 刷入 0 分区

sudo dd if=/tmp/kernel.bin of=/dev/mmcblk0p1
sudo dd if=/tmp/rootfs.bin of=/dev/mmcblk0p4
sudo fw_setenv current_entry 0
sudo fw_setenv boot_0 good
sudo reboot

IP：192.168.1.1

用户名：root

密码：password

上传 10G PHY 驱动 AQR_ethphyfw_5.6.7.mbn 到 /tmp

刷入 10G PHY 驱动

# 抹除原 ethfw 分区 mtd10 的数据
mtd erase /dev/mtd10
# 刷入驱动文件
mtd -n write /tmp/AQR_ethphyfw_5.6.7.mbn /dev/mtd10
# 修改 bootcmd 环境变量
fw_setenv bootcmd "aq_load_fw 0; aq_load_fw 8; bootipq"

检查是否刷入成功
1
fw_printenv
如果有 bootcmd=aq_load_fw 0; aq_load_fw 8; bootipq 就没问题

免拆和拆机 TTL 刷机

免拆刷机

在 QSDK 下，上传 Lean 的 U-Boot uboot.bin 到 /tmp

该 U-Boot 标称自己支持分区切换，实则不行
刷入 U-Boot（请确保自己已经备份了整个 MTD 分区！！！）
1
mtd write /tmp/uboot.bin /dev/mtd8
路由器断电按住 RESET 键，插上电源，等待能访问 http://192.168.1.1 时松手
- 如果是 QWRT，直接刷就行
- 其他固件的话，按照以下方式刷入
  1. 刷入 initramfs-uImage.itb 固件：官方 KERNEL 固件
  2. 在 Web 后台直接升级想要刷入的 Sysupgrade 固件即可（不保留配置）
    - IP: 192.168.1.1
    - 用户名：root
    - 密码：无
如果免拆刷机想要回原厂固件的话，按以下操作进行（请确保自己已经备份了整个 MTD 分区！！！）
1. 临时将 MTD 分区改成可写
  1
  2
  3
  opkg update
  opkg install kmod-mtd-rw
  insmod mtd-rw i_want_a_brick=1
  如果模块路径不自动识别：
  1
  insmod /lib/modules/$(uname -r)/mtd-rw.ko i_want_a_brick=1
2. 上传之前备份的 mtd8.bin 到 /tmp
3. 写入 mtd8 分区
  1
  2
  mtd unlock /dev/mtd8 || true
  mtd write /tmp/mtd8.bin /dev/mtd8
4. 切换为分区 0 回到原厂固件
  1
  2
  3
  fw_setenv current_entry 1
  fw_setenv boot_1 good
  reboot

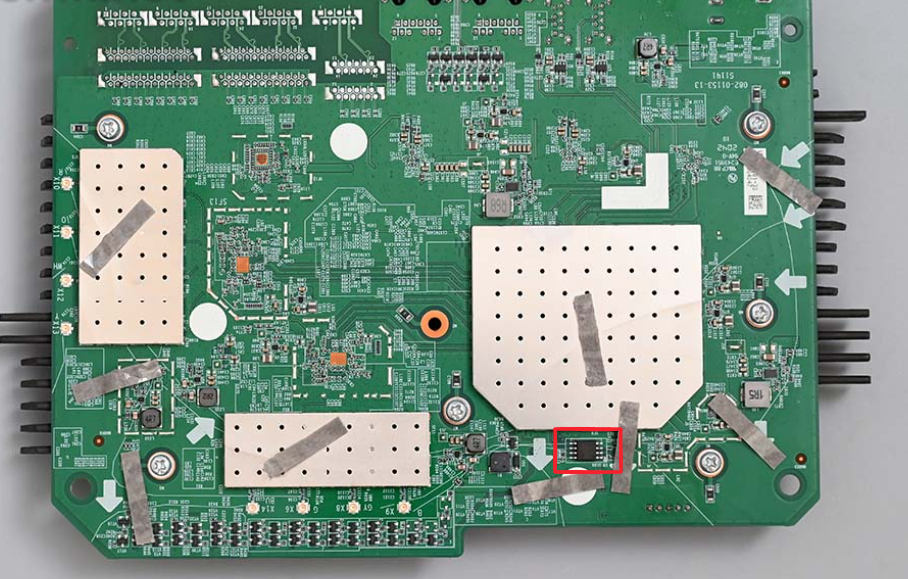

  如果你开不了机了，请左转拆机上编程器，拆开外壳迎面的右下角这颗闪存就是
5. 原厂固件切回 OpenWrt
  1
  2
  3
  fw_setenv current_entry 0
  fw_setenv boot_0 good
  reboot

TTL 刷机

需要设备：USB 转 TTL 模块（比如 CH340）+ 母对母杜邦线*3

拧下螺丝：四个脚垫下均有螺丝，加上中间一颗和标签下面一颗，一共 6 颗
拆开外壳：外壳由卡扣固定，不是很紧

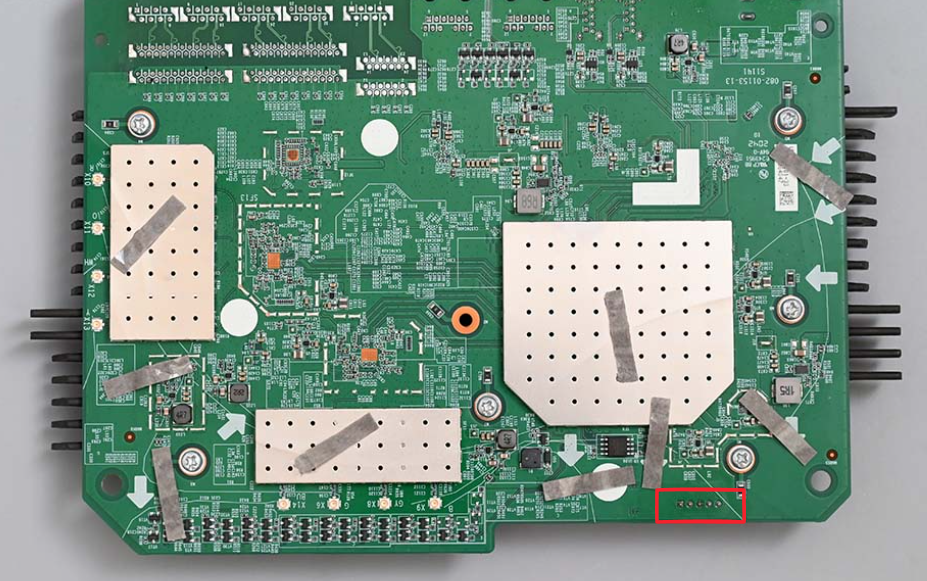

拆开外壳迎面的右下角，就是 TTL 针脚

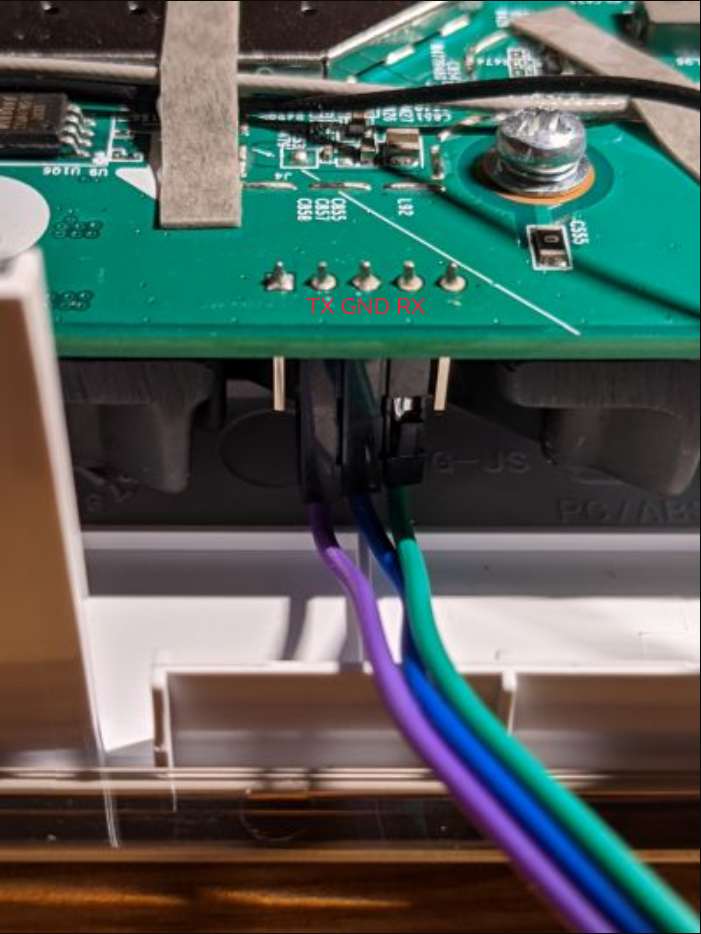

接中间三根，从左到右依次是：TX、GND、RX，对应 TTL 转 USB 模块的 RXD、GND、TXD

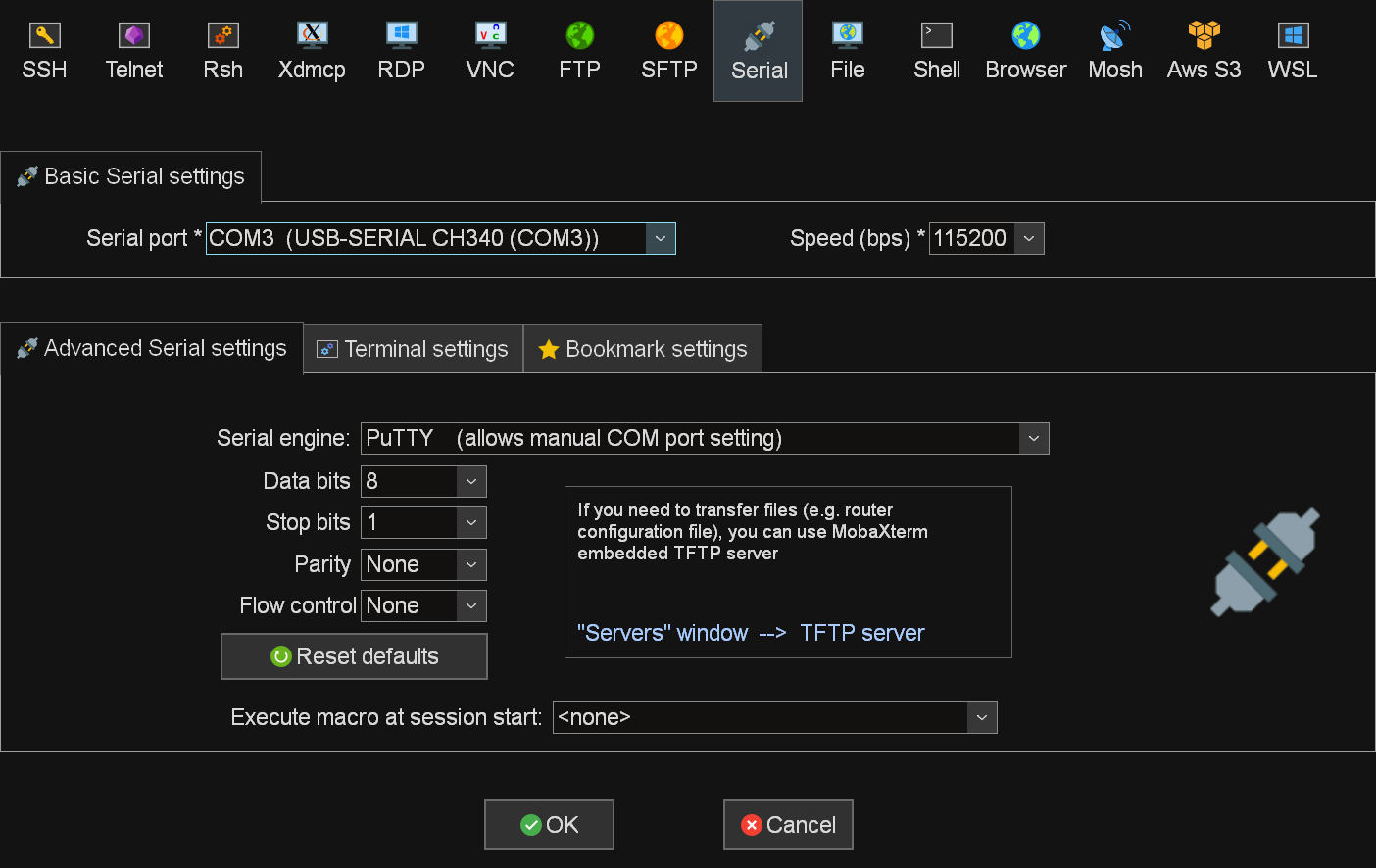

TTL 转 USB 模块切换到 3.3V，MobaXterm 软件新建 Serial Session
- Serial port：TTL 转 USB 模块的 COM 口
- Speed：115200
- Data bits：8
- Stop bits：1
- Parity：None
- Flow control：None

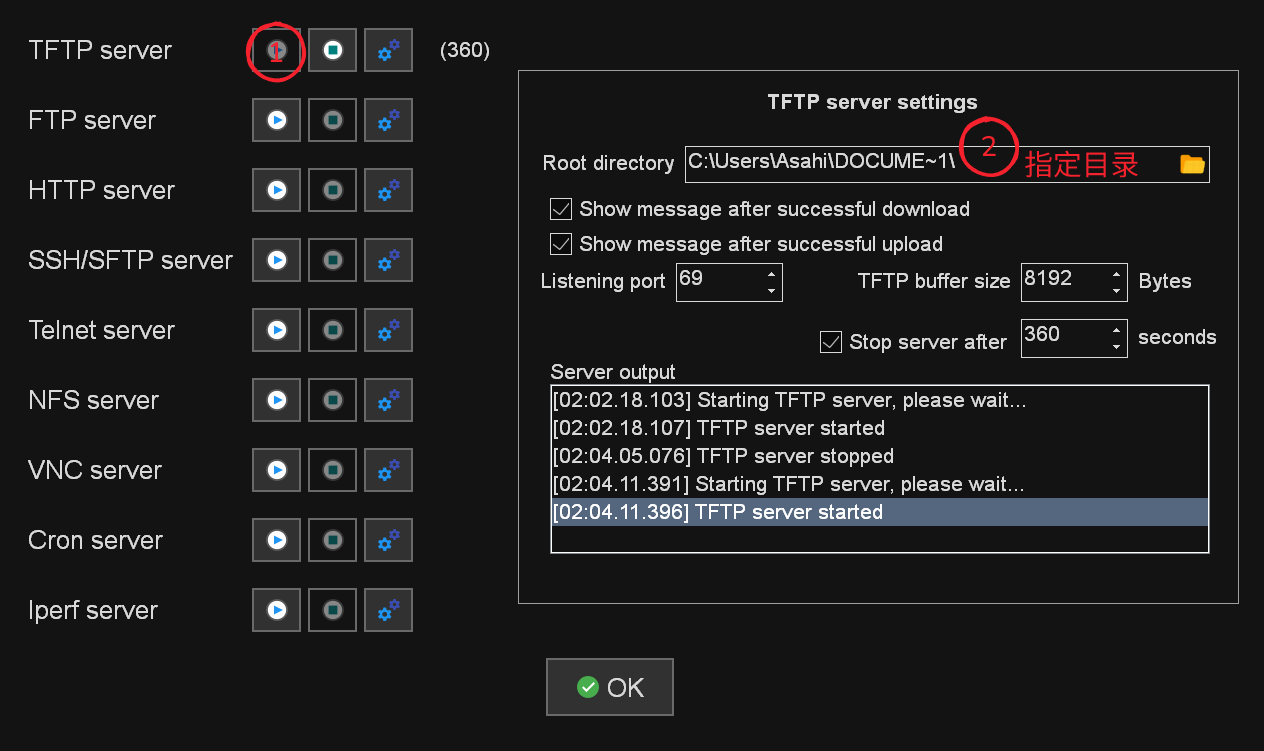

路由器的千兆口 2 - 4 随便接一个到电脑上，电脑网卡设为 192.168.10.2/24。并在 MobaXterm 上打开 TFTP Server，然后把 initramfs-uImage.itb 固件丢到指定目录：官方 KERNEL 固件，假设固件名为 openwrt-25.12.4-qualcommax-ipq807x-qnap_301w-initramfs-uImage.itb
路由器通电，在 MobaXterm 会话出现字符后一直按空格键，中断启动

设置并保存 TFTP 相关环境变量

1
2
3

setenv serverip 192.168.10.2
setenv ipaddr 192.168.10.10
saveenv

刷入initramfs-uImage.itb 固件

1	tftpboot openwrt-25.12.4-qualcommax-ipq807x-qnap_301w-initramfs-uImage.itb

重启
1
bootm
在 Web 后台直接升级想要刷入的 Sysupgrade 固件即可（不保留配置）
- IP: 192.168.1.1
- 用户名：root
- 密码：无

切换为分区 0 回到原厂固件

1
2
3

fw_setenv current_entry 1
fw_setenv boot_1 good
reboot

原厂固件切回 OpenWrt

1
2
3

fw_setenv current_entry 0
fw_setenv boot_0 good
reboot

可选：编译 LibWrt 固件

安装依赖

sudo apt update -y
sudo apt full-upgrade -y
sudo apt install -y ack antlr3 asciidoc autoconf automake autopoint binutils bison build-essential \
bzip2 ccache cmake cpio curl device-tree-compiler fastjar flex gawk gettext gcc-multilib g++-multilib \
git gperf haveged help2man intltool libc6-dev-i386 libelf-dev libglib2.0-dev libgmp3-dev libltdl-dev \
libmpc-dev libmpfr-dev libncurses5-dev libncursesw5-dev libreadline-dev libfuse-dev libssl-dev libtool lrzsz \
genisoimage msmtp nano ninja-build p7zip p7zip-full patch pkgconf python3 python3-pip libpython3-dev qemu-utils \
rsync scons squashfs-tools subversion swig texinfo uglifyjs upx-ucl unzip vim wget xmlto xxd zlib1g-dev

拉取源码

1 2	git clone --depth 1 --single-branch https://github.com/LiBwrt-op/openwrt-6.x.git libwrt cd libwrt

更新 feeds

1	./scripts/feeds update -a && ./scripts/feeds install -a

选择
Target System：Qualcomm Atheros 802.11ax WiSoC-s
Subtarget：Qualcomm Atheros IPQ807x
Target Profile：QNAP 301w
1
make menuconfig
下载源码包
1
make download -j16
编译
1
make -j$(nproc) V=s
如果报错，可以单线程重试定位问题：
1
make -j1 V=s
编译结果在 libwrt/bin/targets/qualcommax/ipq807x/

结语

这台机器唯一的坑就是 Lean 的不死 U-Boot 是切不回原厂分区的
不用原厂系统的不用管
想双系统的话就别动原厂 U-Boot，按照上面方法操作完，以后直接不保留配置升级 Sysupgrade 固件即可
